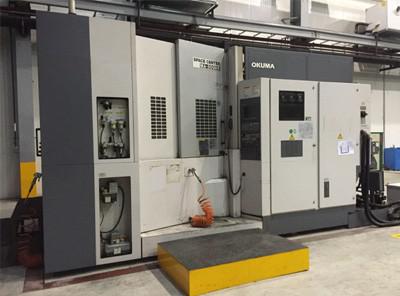

MA500是一臺原裝進口日本大隈的高精度雙交換工作臺臥式加工中心，機床的主要零件均經過有限元分析，底座為整體鑄造，剛性好，加工時無振動。各軸移動導軌均選用高剛性線性導軌，摩擦小、壽命長、動態響應速度快?；剞D(zhuǎn)工作臺為齒盤定位，分度精度高、交換機構的定位精度與重復定位精度高，剛性好。一次裝夾可對零件進行多面加工，保證零件的加工質量。
工作臺大小：500×500mm
X、Y、Z軸行程：700×900×780mm
主軸中心到工作臺面距離：50～950mm
主軸端面到工作臺中心距離：70～850mm
工作臺旋轉每格刻度（度）：1°
工作臺旋轉角度（度）：180°
最大工件直徑：800mm
最大工件高度：1000mm
工作臺最大載重：800kg
刀柄形式：MAS403 BT50
刀庫容量：40把
最大刀具長度：450mm
最大刀具質量：25Kg

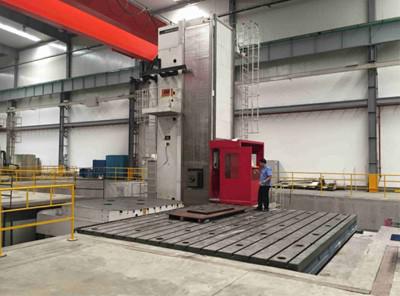

主要參數：
鏜軸直徑：Φ160mm
鏜軸錐孔：7:24 50#
滑枕尺寸：500×500
鏜軸轉速范圍：10-1000r/min
鏜軸、滑枕進給速度范圍：1-3000mm/min
主軸箱立柱滑座進給速度：1-6000mm/min
鏜軸、滑枕快速移動：3000mm/min
主軸箱立柱快速移動：6000mm/min
立柱最大行程（X）：8000mm
主軸箱最大行程（Y）：3000mm
鏜軸(W)、滑枕(Z)最大行程：700mm
X、Y、Z、W軸定位精度：0.026mm/1000mm
X、Y、Z、W軸重復定位精度： 0.026mm/1000mm
1
FMS-63是由新瑞自主開發的高效柔性制造系統，由3臺H63臥式加工中心和2個工作安裝站組成，物流系統可處理60個托盤，配置3層立體倉庫，可裝載大量的零件和夾具。該制造系統可加工中小型板類、盤類、殼體類精密零件。零件一次裝夾后可完成銑、鏜、鉆、擴、攻絲等多工序加工，特別適合各類箱體、殼體等多孔類零件的大批量加工。
H63主要參數：
工作臺尺寸：630mm×630mm
工作行程X/Y/Z：900mm/800mm/900mm
工作臺臺面與主軸軸線距離：100-900mm
工作臺中心與主軸端面距離：180-1080mm
主軸轉速：50-12000r/min
切削速度：1-30m/min
工作臺最大承載：1200Kg
工件最大尺寸：直徑1000×1300mm
X/Y/Z定位精度：0.01mm
B軸定位精度：8秒
X/Y/Z重復定位精度：0.006mm
B軸定位精度：5秒
a
1
本設備主要用于鋼鐵零件的低溫回火、去應力退火。
設備主要參數：
有效工作區 4200×3000×1500mm(長×寬×高)
加熱溫度 100-650℃
爐溫均勻性 ±5℃
最大裝載量 30000kg
本設備由aichelin公司設計制造，主要用于工件的氣體滲碳、淬火和可控氣氛保護下的熱處理，可完成直接淬火等工藝過程。每一臺箱式多用爐都配有各自獨立的控制系統包括獨立的溫度、碳勢智能控制儀、人機對話操作系統和柜內空調器等。采用天然氣加熱。滲碳?xì)夥諡镽X氣體+甲烷。可控氣氛多用爐與周期式回火爐、清洗機、裝料小車等組成多用爐生產線。
設備主要參數：
多用爐數量 4臺
有效工作區 1200×1150×1050mm(長×寬×高)
加熱溫度 750-950℃
爐溫均勻性 ±5℃
碳勢均勻性 ±0.05%
最大裝載量 3500kg
主要用于對大中型鑄鋼（鐵）件、鍛件、板焊件的拋（噴）丸清理，滲碳淬火零件齒部強化。主要用于去除工件表面的粘砂、鐵銹、氧化皮、污物等，使工件表面呈現金屬本色，消除工件內部應力，提高工件抗疲勞性能，增加工件噴漆時的漆膜附著力，并最終達到提高工件表面及內在質量的目的。
工作臺尺寸： Ф3200×1500mm
鋼丸直徑 0.8mm鋼絲切丸
鋼丸硬度 HRC55-60
拋丸強度 ≥0.35A
最大裝載量 30000kg
